18 Juin 2007 Tube pompe HP + divers

Publié le par Jérome BC








Bon..., je le reconnais..., plus de 10 jours entre deux mises à jour, ça fait beaucoup...!!!!

Mais je n'avais pas grand chose non plus à vous mettre sous la dent...

C'est dingue, mais c'est à chaque fois aux moments les plus passionnants que je manque de temps!!!

Quoiqu'il en soit, 5 minutes par ci..., un quart d'heure par là... c'est toujours ça de prit!






Ah.... déja sur la photo ci-dessus, on peut apercevoir que la dynamo a été déposée....








La durite entre la pompe à eau et le collecteur d'admission est en place...
C'est d'ailleurs une durite (reprise en longueur) de marque Peugeot!!!      => ref 1307 C9...  Merci
Flaminio pour la combine!!!
Manque plus qu'a mettre les colliers en place!

Mais rien a voir avec l'absence de dynamo!!!

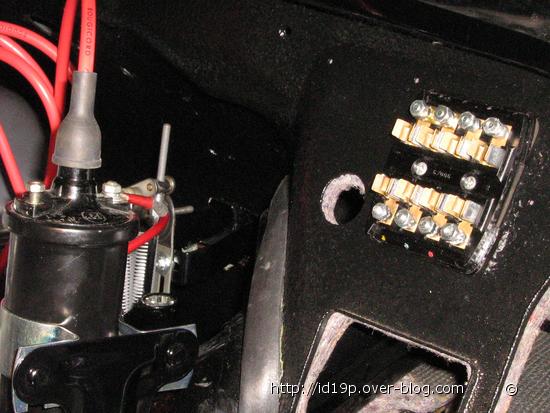

Mise en place de la bobine et du porte fusible...

(Toujours rien a voir avec la dynamo...!)

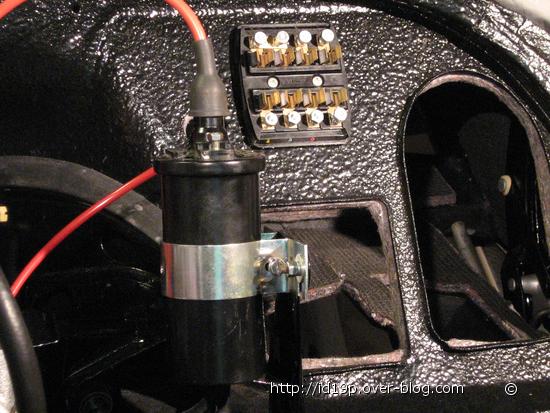

Cette fois-ci, tous les éléments du porte fusible ont été zingués! (Merci Gilles & Bruno!)
Tous sauf bien entendu les parties en cuivre qui ont été décapées et nettoyées... Ce coup-ci plus de problemes de conductivité comme j'avais pu connaitre il y'a quelques temps en traitant l'ensemble des pieces du porte fusible au zinc et au cuivre en aérosols...







Vient ensuite le tube hydraulique de sortie de conjoncteur-disjoncteur vers tout le reste du circuit hydro...

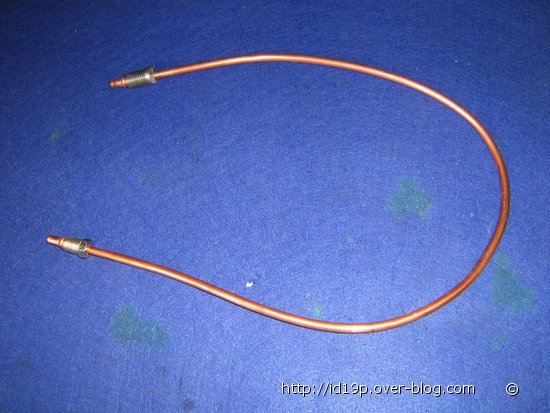

Pas évident à former comme à l'origine puisque pour seul modèle je n'avais que le tube en place sur l'Id lors du démontage...






Et franchement, à mon avis il a été trituré quelques fois....




Bref, avec un peu de reflexion..., un peu de doc.... , un peu (bcp!) de patience... et pas mal d'essais, je pense avoir retouvé en gros sa forme originelle:

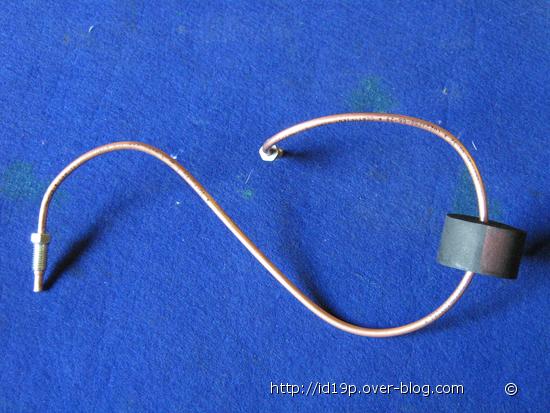

Tout comme à l'origine (tout du moins je pense...) j'ai mis en place sur le tube un amortisseur...
Le tube est ainsi appuyé sur la sphere d'accu et paré aux coups de bélier en sortie de conjoncteur...

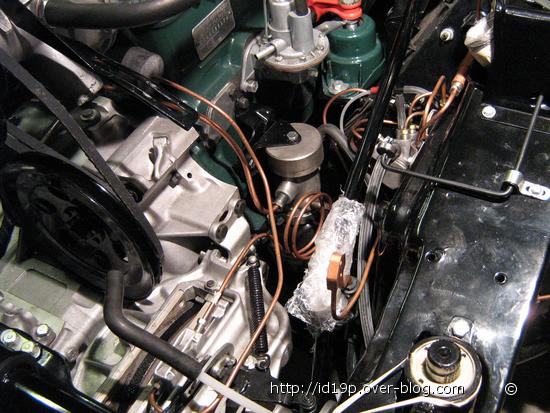

Tube que voici que voila en place!








mais toujours pas d'explications sur l'absence de la dynamo!!!






Allez... je leve le suspens insoutenable... (tu parles!)

J'ai déposé la dynamo afin de tout simplement dégager de la place pour mettre dans un 1er temps le tube 6,35mm de sorite de pompe HP au conjoncteur...

La dynamo devrait retrouver sa place que lorsque les durites pompe a eau/radiateur seront remontées...




Encore un tube à former!!!







Et pas des moindres!!!
il s'agit là de l'artère principale!!! Pompe Haute Pression => Conjoncteur-Disjoncteur .

Impossible de trouver ce tube en neuf d'origine... Malgré un paquet de recherches!!!


Et je ne pouvais guère compter sur le tube en place sur l'ID...


Une fuite en sortie de pompe avait due etre colmatée (plusieurs fois?) à la brasure...







C'est donc Ed ( Cit'art ) qui m'a fournit le tube (avec olives car je n'ai pas encore la matrice 6,35) avec ecrou de 12 et surtout un écrou de 14 que j'avais prélevé sur un vieux tube et que je lui avait envoyé.

Car là est aussi le probleme!!! Sur les conjoncteurs alu, c'est du 14... contrairement aux conjoncteur aciers (plus récents) qui sont en 12mm...

Un grand GRAND merci donc à ED!!!

Qui dit conjoncteur alu avec écrou de 14,  dit aussi joint qui va avec... Et qui n'est pas des plus courant croyez-moi!!!


Voyez ci-dessus la difference... ecrou de 12 et ecrou de 14 et leurs joints respectifs...
 Le joint du bas existe en refabrication... Mais pas celui du haut pour écrou de 14!!!

Heureusement, j'en ai trouvé quelques uns en fouinant dans les bourses-échanges...





Pas mal de temps aussi a été nécéssaire pour former correctement le tube...
Quant on n'a pas de modele fiable, c'est pas des plus évident!!!






Mais voila... C'est fait!!!

Le tube est en place, mais pour l'instant sans le joint de pompe HP...
Je ne le mettrai qu'au dernier moment, car je compte démarrer dans un 1er temps le moteur seul... sans hydraulique... Il me faudra pour cela repousser la pompe HP afin de dégager les courroies... Qui dit bouger la pompe, dit désengagement du tube  de la pompe... Ce joint attendra donc encore un peu!




























Quelques autres joints étaient aussi manquants à l'appel pour pouvoir envisager une mise en pression du circuit...
Des joints qui sont plutot difficiles à trouver surtout en LHS... Comme par exemple les joints des raccords de purges du conjoncteur ou d'etrier de frein...




Et là, je tiens a chaleureusement remercier Olivier Guyot de l'Atelier Automobile, qui a bien voulu me vendre au détail les joints qu'il me manquait, alors que c'est plus d'usage d'acheter les pochettes completes...

J'avais d'ailleurs acheté la pochette complete de joints pour ma direction chez lui et je peux vous garantir le serieux avec lequel elles sont préparées!
Certes un poil plus chères que les pochettes achetables sur le net, mais de fabrication française de qualité avec du vrai EPDM pour les joints LHS et du vrai Nitrile pour les joints LHM!!!






Adresse: Les Triboulieres 38460 CREMIEUX.

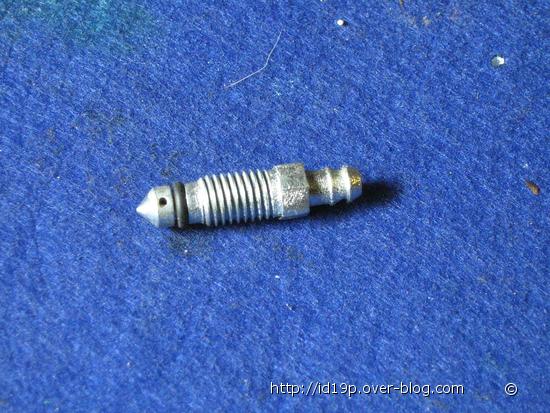

Raccord de purge avec son joint neuf...








Le meme en place!









Coté échappement aussi je progresse!
Mais là aussi, j'étais confronté a un petit probleme...:

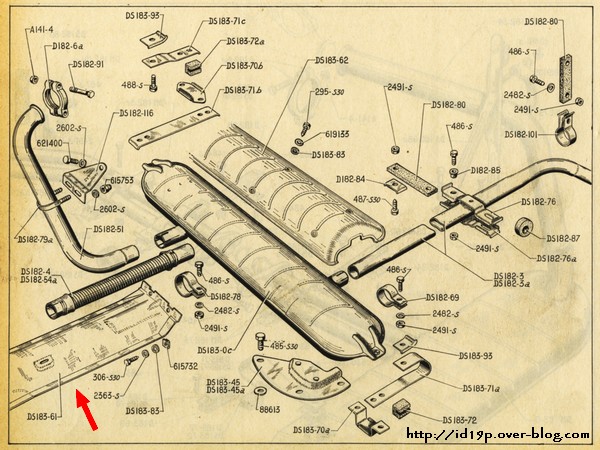

Ma tole alu entre le flexible d'echappement et le chassis faisait plutot la tronche...








Des p'tits trous..., des p'tits trous..., encore des p'tits trous...!!!

L'alu aussi ça rouille!!!







Fort heureusement, c'est encore mon MEGA-Sauveur qui m'a sorti du pétrin!!!
Vous aurez reconnu biensur sous cette dénomination mon pote Thierry, qui en plus de tout son aide et de tous ses conseils, m'a dégoté la meme tole, sortie de sous une 23 qu'il a pour pieces!!!
Seule différence, c'est qu'elle est en un genre d'acier galvanisé et sans trous-trous!!!








Prete a l'emploi apres un petit debosselage/nettoyage et deux applications de zinc en bombe!






Voila!!! C'est tout pour aujourd'hui...
Les prochaines étapes vont tres certainement concerner le remontage de l'échappement (bien qu'il me manque encore le mono tube arriere...), la direction aussi devrait bientot reprendre place ainsi que le radiateur etc...

Sont toujours en attente les jantes... le reservoir d'essence (qui marine!)..., le faisceau electrique (presque fini!)... la jupe..., etc. etc....

Je préfère arreter là la liste si je veux garder le moral!
